风向袋系列

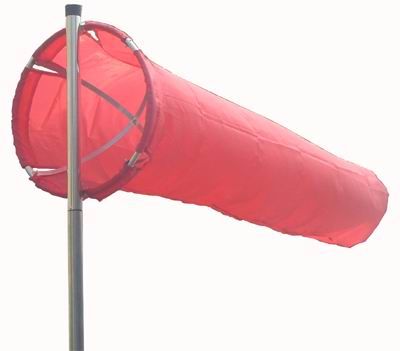

一、TFD-01常规风向袋简介
TFD-01常规风向袋作为气象观测风向的专用产品之一，由布质防水风向袋、优质不锈钢轴承风动系统、不锈钢风杆、底座等四个部分组成。布质风向袋采用进口稠布/PVC布/尼龙布等轻质高强度防水布制作，具有灵活度高，使用寿命长的优点，不锈钢轴承风动系统由不锈钢主轴、不锈钢风动轴、双进口优质轴承、防水部件等构成，具有精度高、风阻小、回转启动风速小、可靠性高、使用寿命长的优点。产品安装简易，运输便捷。

二、产品用途
    广泛应用于气象、化工、环保、农业、油田勘探等行业。

三、产品参数
· 风向袋：进风口直径450mm,出风口直径250mm, 长度1500mm。
· 不锈钢轴承风动系统：高度600mm,直径38mm。
· 不锈钢风杆：高度2000mm,直径38mm。
· 总高：2.6m。

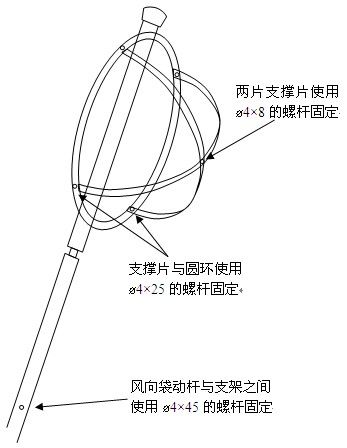

四、安装示意图

1、先将风袋套上不锈钢圈。 2、再将套上风袋的钢圈开口向下用ø4*25mm固定在动杆上。 3、如下图所示安装支撑片。 4、将动杆插入支架，用ø4*45mm螺杆固定。 5、将支架固定在底座上。


五、安装指导
1、安装位置选择：
本产品适合安装在楼房的平顶上或铁架塔的平面处，周围应较空旷，地面人员容易观察。
2、安装：
水泥地面用Φ8×80mm的膨胀螺栓固定底座；铁架塔的平面处用螺杆固定底座；将主杆和底座安装到位。
3、注意事项：
主杆应垂直于地面安装，如安装处坡度较大，应先浇铸一个300×300mm的水泥台安装，如只有很小角度的倾斜可在底座下部加垫圈等调整。
4、防雷措施：
如在高处，底座与避雷针、避雷带连接牢靠即可。

六、套件清单：
① 动杆带不锈钢圈1套
② 航空尼龙绸风向袋1套
③ 不锈钢支撑架1套
④ 动杆部份配套螺丝1套
⑤ 2米不锈钢立柱1套
⑥ 200×200mm金属底座（1套）
⑦ 底座安装螺丝1套
⑧ 说明书
⑨ 合格证
